魏德米勒端子在配电设备上的应用
发布日期：2015-06-29 16:57 来源：http://www.sywdml.com 点击：
魏德米勒端子随着电信设备市场竞争日趋白热化，降低成本已成为每家电信企业众多产品线及后台研发支持部门的首要工作。在这样的背景下，魏德米勒SAK DU系列接线端子作为降低成本的绝佳方案，便作为重点在华为配电盒项目上大为推广，并得到了华为公司内部上下一致的肯定。
华为原有产品线所使用的机柜的配电方式是采用了老式的配电方案，即OT端子和穿墙端子作为导线压接端子，此种配电方案存在高成本、接线不便的缺点。2011年底华为决定为机电开发部门开发一款新的配电盒产品，此款新品需兼备原有老式配电方案的所有优点，以此在不降低产品本身性能功用的前提下，来达到降低成本的目的。而魏德米勒为华为带来了最新配电方案——SAKDU35装条方案正是此项目的最佳选择，并成功实现了新老方案的替换。现今，魏德米勒SAK DU系列接线端子已成功应用于华为各大产品线的机柜中。
魏德米勒SAK系列接线端子经过60多年的市场考验，SAK已经成为了接线技术的经典代名词，SAK也成为了可靠联接及产品种类丰富的代名词。可以这么说，魏德米勒SAK系列是世界上第一个帮助电气领域获得技术突破的接线端子系列。

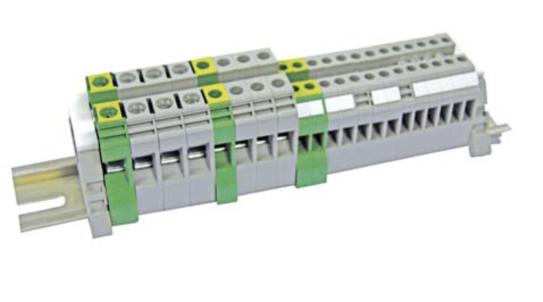

普通型WDU额定压接导线截面从0.08mm2 至240 mm2 ，DIN 35mm导轨安装。=>连接大截面导线的基型接线端子WDU70/95N, WDU120/150以前，要花费很大的力气才能把大截面的导线插进接线端子。而现在则可以轻松地将其放入Weidmüller的接线端子里。对于每一种型号，除单个接线端子外，也可以提供3个一组，4个一组或5个一组的，预先用螺钉连好的接线端子组，以保证更好的稳定性。接线端子不仅可使用安装轨安装，而且还可以利用螺钉直接固定在孔距25mm的安装板上。其他特点： WDU2.5-WDU10外形尺寸一样，可以节省挡板库存；可使用中央插拔式横联进行无限的横联延伸；在使用联络组件的情况下也能保证防止触摸（VGB4）；极佳的稳固性。
作为大电流接线端子，额定接线截面6---240 mm2的导线。SAKG系列螺栓型接线端子，有以下几种联线方式：
OT端头联接方式
这种联线方式又分为导电片不带螺纹孔，需要一只螺母；导电片带螺纹孔，不需要螺母；压线框连接方式只需对导线进行绝缘剥皮，不需要做其他处理 上面两种方式的组合魏德米勒端子
