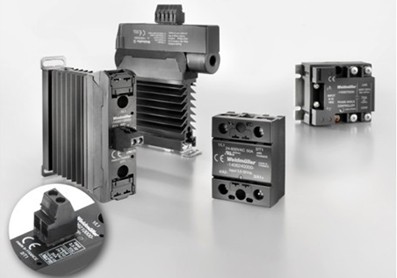

什么是魏德米勒继电器

元件符号因为魏德米勒继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：继电器一个长方框表示线圈；一组触点符号表示触点组合。当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法。电符号和触点形式：继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有三种基本形式：1、动合型（常开）（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。2、动断型（常闭）（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。3、转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。编辑本段主要作用继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、继电器（图3）通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。编辑本段主要分类1．按继电器的工作原理或结构特征分类1）电磁继电器：利用输入电路内电路在电磁铁铁芯继电器（图4）与衔铁间产生的吸力作用而工作的一种电气继电器。2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。3）温度继电器：当外界温度达到给定值时而动作的继电器。4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。6）高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。继电器的动作方向取决于控制线圈中流过的的电流方向。8）其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。2、按继电器的外形尺寸分类1）微型继电器2）超小型微型继电器3）小型微型继电器注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件，引出端，压筋，压边，翻边和密封焊点的尺寸。3、按继电器的负载分类1）微功率继电器2）弱功率继电器3）中功率继电器4）大功率继电器4、按继电器的防护特征分类1）密封继电器2）封闭式继电器3）敞开式继电器5、按继电器按照动作原理可分类1）电磁型2）感应型3）整流型4）电子型5）数字型等6、按照反应的物理量可分类1）电流继电器2）电压继电器3）功率方向继电器4）阻抗继电器5）频率继电器6）气体（瓦斯）继电器7、按照继电器在保护回路中所起的作用可分类1）启动继电器2）量度继电器3）时间继电器4）中间继电器5）信号继电器6）出口继电器编辑本段主要元件介绍电磁继电器电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。电磁继电器工作原理图只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。固态继电器（SSR）固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。热敏干簧继电器热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。磁簧继电器磁簧继电器是以线圈产生磁场将磁簧管作动之继电器，继电器产品展示(20张)为一种线圈传感装置。因此磁簧继电器之特征、小型尺寸、轻量、反应速度快、短跳动时间等特性。当整块铁磁金属或者其它导磁物质与之靠近的时候，发生动作，开通或者闭合电路。由永久磁铁和干簧管组成。永久磁铁、干簧管固定在一个不导磁也不带有磁性的支架上。以永久磁铁的南北极的连线为轴线，这个轴线应该与干簧管的轴线重合或者基本重合。由远及近的调整永久磁铁与干簧管之间的距离，当干簧管刚好发生动作（对于常开的干簧管，变为闭合；对于常闭的干簧管，变为断开）时，将磁铁的位置固定下来。这时，当有整块导磁材料，例如铁板同时靠近磁铁和干簧管时，干簧管会再次发生动作，恢复到没有磁场作用时的状态；当该铁板离开时，干簧管即发生相反方向的动作。磁簧继电器结构坚固，触点为密封状态，耐用性高，可以作为机械设备的位置限制开关，也可以用以探测铁制门、窗等是否在指定位置。光继电器光继电器为AC/DC并用的半导体继电器，指发光器件和受光器件一体化的器件。输入侧和输出侧电气性绝缘，但信号可以通过光信号传输。其特点为寿命为半永久性、微小电流驱动信号、高阻抗绝缘耐压、超小型、光传输、无接点…等。主要应用于量测设备、通信设备、保全设备、医疗设备…等。时间继电器时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。继电器（图2）它的种类很多，有空气阻尼型、电动型和电子型等。在交流电路中常采用空气阻尼型时间继电器，它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。时间继电器可分为通电延时型和断电延时型两种类型。空气阻尼型时间继电器的延时范围大（～～180s两种），它结构简单，但准确度较低。当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。中间继电器中间继电器的特点：继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电中间继电器样本图磁型中间继电器导线过细易断线的缺点；功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便；继电器触点容量大，工作寿命长；继电器动作后有发光管指示，便于现场观察；延时只需用面板上的拨码开关整定，延时精度高，。中间继电器的用途：中间继电器用于各种保护和自动控制线路中，以增加保护和控制回路的触点数量和触点容量。中间继电器的分类：低电流启动中间继电器静态中间继电器延时中间继电器电磁型中间继电器电梯用中间继电器导轨式中间继电器[2]功率方向继电器当输入量（如电压、电流、温度等）达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量（如电流、电压、频率、功率等）继电器及非电气量（如温度、压力、速度等）继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。[3]编辑本段测试方法1、测线圈电阻：可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。继电器线圈的阻值和它的工作电压及工作电流有非常密切的关系，通过线圈的阻值可以计算出它的使用电压及工作电流。2、测触点电阻：用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0；而常开触点与动点的阻值就为无穷大。由此可以区别出那个是常闭触点，那个是常开触点。3、测量吸合电压和吸合电流：找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。为求准确，可以试多几次而求平均值。测量释放电压和释放电流：也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的10～50%，如果释放电压太小（小于1/10的吸合电压）时则不能正常使用了，这样会对电路的稳定性造成威胁使工作不可靠。编辑本段常见类型1、过电流继电器过电流继电器，简称CO，是从电流超过其设定值而动作的继电器，可做系统线路及过载的保护用，最常用的是感应型过电流继电器，是利用电磁铁与铝或铜制的旋转盘相对，依靠电磁感应原理使旋转圆盘转动，以达到保护作用。动作原理：感应型过电流继电器是利用电流互感器二次侧电流，在继电器内产生磁场，以促使圆盘转动，但流过的电流必须大于电流标置板的电流值才能转动。2、过电压继电器过电压继电器，简称OV，它的主要用途在于当系统的异常电压上升至120%额定值以上时，过电压继电器动作而使断路器跳脱保护电力设备免遭损坏，感应式过电压继电器的构造及动作原理和过电流继电器相似，只有主线圈不同。3、欠电压继电器欠电压继电器，简称UV，其构造与过电压继电器相同，所不同的是内部触头及当外加电压时转盘会立即转动。4、接地过电压继电器接地过电压继电器，简称OVG，或称接地报警继电器简称GR，其构造与过电压继电器相同，使用与三相三线非接地系统，接于开口三角形接地的接地互感器上，用以检知零相电压。5、接地过电流继电器接地过电流继电器，简称GCR，是一种高压线路接地保护继电器。主要用途：1）高电阻接地系统的接地过电流保护；2）发电机定子绕组的接地保护；3）分相发电机的层间短路保护；4）接地变压器的过热保护。6、选择性接地继电器选择性接地继电器，简称SG，又称方向性接地继电器，简称DG，使用于非接地系统作配电线路保护作用，架空线及电缆系统也能使用。选择性接地继电器：由接地电压互感器检出零相序电流如遇线路接地时，选择性接地继电器能确实地表示故障线路而发生警报，并按照其需要选择故障线路将其断开，而继续向正常线路送电。7、缺相继电器缺相继电器，简称OPR，或缺相保护继电器，简称PHR，在三相线路中，当电源端有一线断路而造成单相时，若未有立即将线路切断，将使电动机单相运转而烧毁。8、比率差动继电器比率差动继电器，简称RDR，被应用做变压器交流电动机，交流发电机的差动保护，以往使用过的过电流保护继电器，是外部故障所产生的异常电流流过保护设备时，若变压器，一、二次侧电流发生不平衡或对电流互感器特性发生不一致，在这些情况下，此现象会扩延数倍，而使继电器误动作。编辑本段选用条件1、先了解必要的条件1）控制电路的电源电压，能提供的最大电流；2）被控制电路中的电压和电流；3）被控电路需要几组、什么形式的触点。选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。2、查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。最后考虑尺寸是否合适。3、注意器具的容积。若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。编辑本段型号标志一般国产继电器的型号命名由四部分组成：第一部分+第二部分+第三部分+第四部分。继电器型号第一部分用字母表示继电器的主称类型。JR——小功率继电器JZ——中功率继电器JQ——大功率继电器JC——磁电式继电器JU——热继电器或温度继电度JT——特种继电器JM——脉冲继电器JS——时间继电器JAG——干簧式继电器继电器型号第二部分用字母表示继电器的形状特征。W——微型X——小型C——超小型继电器型号第三部分用数字表示产品序号。用数字表示产品序号继电器型号第四部分用字母表示防护特征。F——封闭式M——密封式例如：JRX-13F（封闭式小功率小型继电器）。JR——小功率继电器X——小型13——序号编辑本段选择方式1、按使用环境选型使用环境条件主要指温度（最大与最小）、湿度（一般指40℃下的最大相对湿度）、低气压（使用高度1000米以下可不考虑）、振动和冲击。此外，尚有封装方式、安装方法、外形尺寸及绝缘性等要求。由于材料和结构不同，继电器承受的环境力学条件各异，超过产品标准规定的环境力学条件下使用，有可能损坏继电器，可按整机的环境力学条件或高一级的条件选用。对电磁干扰或射频干扰比较敏感的装置周围，最好不要选用交流电激励的继电器。选用直流继电器要选用带线圈瞬态抑制电路的产品。那些用固态器件或电路提供激励及对尖峰信号比较敏感地地方，也要选择有瞬态抑制电路的产品。2、按输入信号不同确定继电器种类按输入信号是电、温度、时间、光信号确定选用电磁、温度、时间、光电继电器，这是没有问题的。这里特别说明电压、电流继电器的选用。若整机供给继电器线圈是恒定的电流应选用电流继电器，是恒定电压值则选用电压继电器。3、输入参量的选定与用户密切相关的输入量是线圈工作电压（或电流），而吸合电压（或电流）则是继电器制造厂控制继电器灵敏度并对其进行判断、考核的参数。对用户来讲，它只是一个工作下极限参数值。控制安全系数是工作电压（电流）/吸合电压（电流），如果在吸合值下使用继电器，是不可靠的、不安全的，环境温度升高或处于振动、冲击条件下，将使继电器工作不可靠。整机设计时，不能以空载电压作为继电器工作电压依据，而应将线圈接入作为负载来计算实际电压，特别是电源内阻大时更是如此。当用三极管作为开关元件控制线圈通断时，三极管必须处于开关状态，对6VDC以下工作电压的继电器来讲，还应扣除三极管饱和压降。当然，并非工作值加得愈高愈好，超过额定工作值太高会增加衔铁的冲击磨损，增加触点回跳次数，缩短电气寿命，，工作值的误差一般为±10%。4、根据负载情况选择继电器触点的种类和容量国内外长期实践证明，约70%的故障发生在触点上，这足见正确选择和使用继电器触点非常重要。触点组合形式和触点组数应根据被控回路实际情况确定。动合触点组和转换触点组中的动合触点对，由于接通时触点回跳次数少和触点烧蚀后补偿量大，其负载能力和接触可靠性较动断触点组和转换触点组中的动断触点对要高，整机线路可通过对触点位置适当调整，尽量多用动合触点。根据负载容量大小和负载性质（阻性、感性、容性、灯载及马达负载）确定参数十分重要。认为触点切换负荷小一定比切换负荷大可靠是不正确的，一般说，继电器切换负荷在额定电压下，电流大于100mA、小于额定电流的75%最好。电流小于100mA会使触点积碳增加，可靠性下降，故100mA称作试验电流，是国内外专业标准对继电器生产厂工艺条件和水平的考核内容。由于一般继电器不具备低电平切换能力，用于切换50mV、50μA以下负荷的继电器订货，用户需注明，必要时应请继电器生产厂协助选型。继电器的触点额定负载与寿命是指在额定电压、电流下，负载为阻性的动作次数，当超出额定电压时，可参照触点负载曲线选用。当负载性质改变时，其触点负载能力将发生变用。[4]编辑本段常见问题固体继电器常见问题1、继电器不断开1）负载电流大于SSR的额定切换电流，这样会使继电器永久短路，此时应使用额定电流较大的SSR。2）在继电器所处的环境温度下，对于所承受的电流来说如散热不良，会损坏输出半导体器件，此时应使用较大的或更有效的散热片。3）线电压瞬变引起SSR输出部分穿通，此时应使用额定电压较高的SSR或提供额外的瞬态保护电路。4）使用的线电压高于SSR的额定电压。2、切断输入后SSR才断开在SSR应该断开的时候，测量输入电压，如果测得的电压低于必须释放电压，表明断电器的释放电压太低，应更换继电器如果测得的电压高于SSR的必须释放电压，则是SSR输入端前面的线路有问题，必须改正。3、继电器不导通1）在继电器应该导通时，测量输入电压，如果该电压低于必须动作电压，表明SSR输入端前面的线路有问题；如果输入电压高于必须动作电压，查对电源极性并在必要时加以更正。2）测量SSR的输入电流，如无电流，则系SSR开路，该继电器有故障；如果有电流，但低于继电器的动作值，是SSR前面的线路有问题，必须改正。3）检查SSR的输入部分，测量SSR输出两端的电压，如果电压低于1V，表明继电器以外的线路或负载开路并应进行修理；如果存在线电压，则可能是负载短路，使电流过大引起继电器失效。4、继电器工作不规则1）检查所有接线是否正确、连接不牢或不正确产生的故障。2）检查输入和输出的引线是否在一起。3）对于非常灵敏的SSR，噪声也能耦合到输入端而引起不规则导通。5、交流电动机或螺线管负载造成颤动由于交变的dv/dt问题，SSR可以有半周波动，此时，采用缓冲器是有帮助的。编辑本段使用说明额定工作电压：是指继电器正常工作时线圈所需要的电压，电路图(13张)也就是控制电路的控制电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。直流电阻：是指继电器中线圈的直流电阻，可以通过万用表测量。吸合电流：是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，，否则会产生较大的电流而把线圈烧毁。释放电流：是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。触点切换电压和电流：是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
